潜艇作战三维视景仿真系统是在潜艇作战仿真基础上，以三维视景的方式对潜艇作战过程进行实时逼真直观的演示，将作战过程中出现的潜艇、舰艇、导弹、鱼雷、直升机等实体的运动轨迹和姿态进行可视化显示。操作人员可以灵活地控制观看视点，对潜艇作战过程获得真实直观的感受，从而为战术推演、作战训练、模型验证和武器装备论证提供经济有效的手段。
海况环境仿真系统
能够实现全球范围内，海洋及大气环境数据仿真，重点包括:
-
全球范围水深数据（0.5'×0.5')三维模型建模及渲染;
-
全球范围(2°×2°网格）表层温盐数据模型仿真。
航路航迹规划管理仿真系统
-
实现潜艇及水面舰艇航行线路规划，自主导航，航行过程仿真模拟。
-
利用现有数据分析海洋环境对潜艇及水面舰艇编队航行的影响。
-
实现效果逼真，能满足实际仿真训练的要求。
舰艇模型建模管理系统
系统内置潜艇和水面舰艇的三维模型，且对模型各子节点实现编程控制，实现目标的实时姿态信息更新，子节点控制。包括武器发射系统、反潜直升机等独立操纵控制。
试验规划仿真管理系统
战术规划仿真系统，对于提高舰艇作战的生存性和完成任务的有效性具有重要意义，对于研究现代作战任务规划和管理系统结构给出了信息融合、态势评估和任务规划及各子系统实现方法。
系统设计特点
根据潜艇试验过程，对三维仿真系统有以下功能需求:
-
以真实海洋为参考，制作接近真实效果的海洋效果，在场景遍历时也可看到海底地形的高低起伏以及海面明暗变化。三维场景中的模型在地图缩放时按比例进行缩放。
-
利用3DMax、Creator等建模工具建立细致真实的实体(潜艇、舰艇、鱼雷、导弹等)模型，模型大小、比例、色彩、图案接近真实。其中根据航行状态不同(水面状态、潜望镜状态和水下状态)，展示不同航行状态的潜艇三维模型。
-
海洋有动态的波浪起伏，且海洋的颜色比较逼真。通过界面控制在不同海况条件下海洋中的波浪起伏的幅度，并根据波浪起伏情况在海面上产生浪花。
-

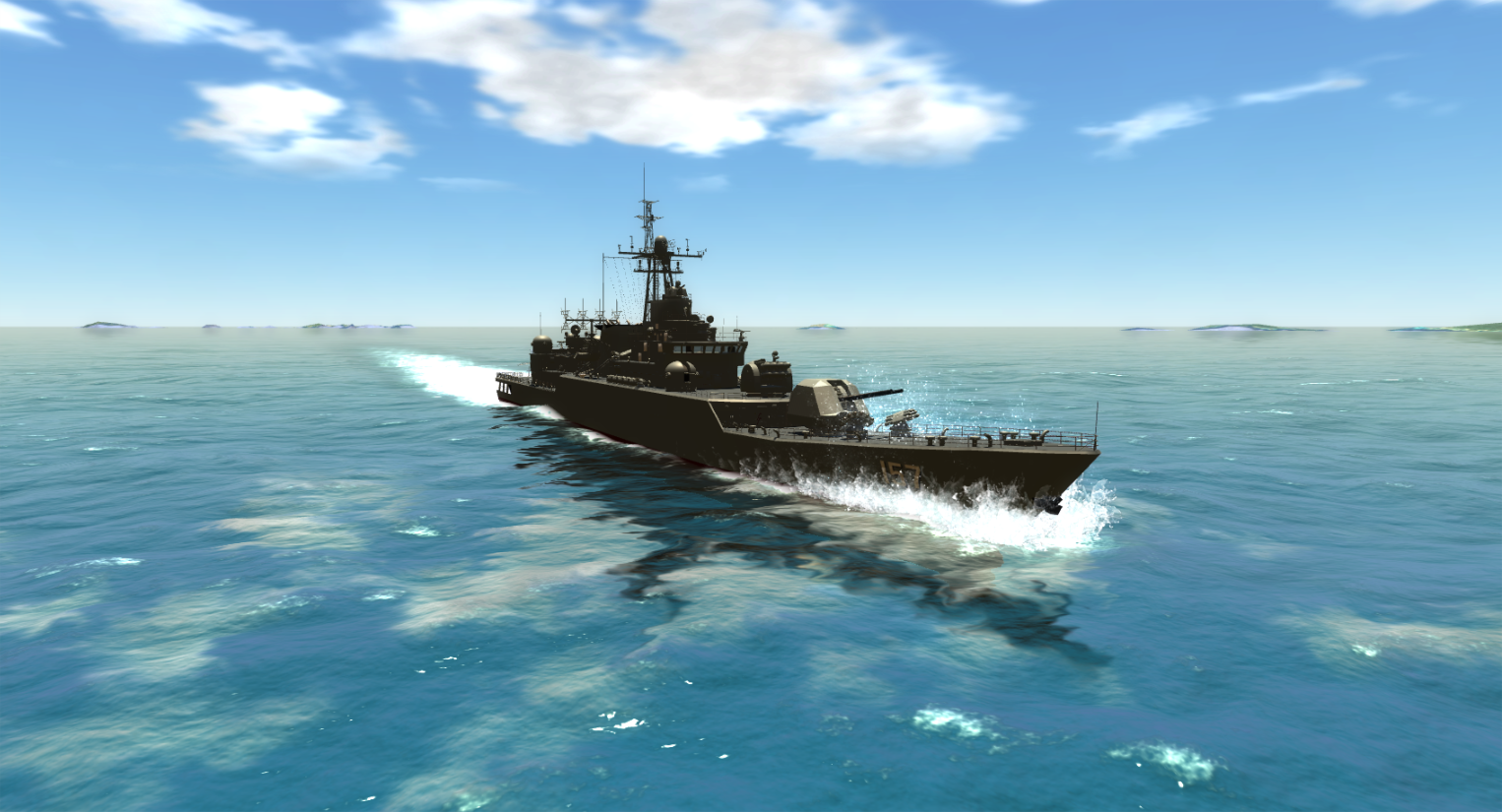

在场景中展现比较真实的爆炸效果和爆炸后的焰火效果。在场景中展现飞机、导弹、鱼雷等实体经过位置与经过时的姿态的尾迹效果。在场景中展现舰艇和潜艇水面航行时的尾迹效果。
-
用户可通过对键盘和鼠标的操作实现在三维场景中的漫游、切换跟随的实体、更改与跟随实体的观察距离与角度等。通过菜单选项或控制面板进行“自由观察”、“跟随观察”以及“定点观察”等视点观察方式的设置。
-
系统设计符合行业规范，页面简洁、美观，内容层次分明，并易于使用。
海况环境仿真系统设计
能够实现全球范围内，海洋及大气环境数据仿真。
地理数据模型
实现全球范围水深数据〔0.5"×0.5")三维模型建模及渲染，以及全球范围(2×2”网格）表层温盐数据模型仿真。
海洋环境模拟
真实海洋环境模拟,，覆盖海洋效果、洋流以及海浪信息模拟复现（如流速、流向、海浪、风速等)可实时动态调节,并且同步渲染。
光照模拟

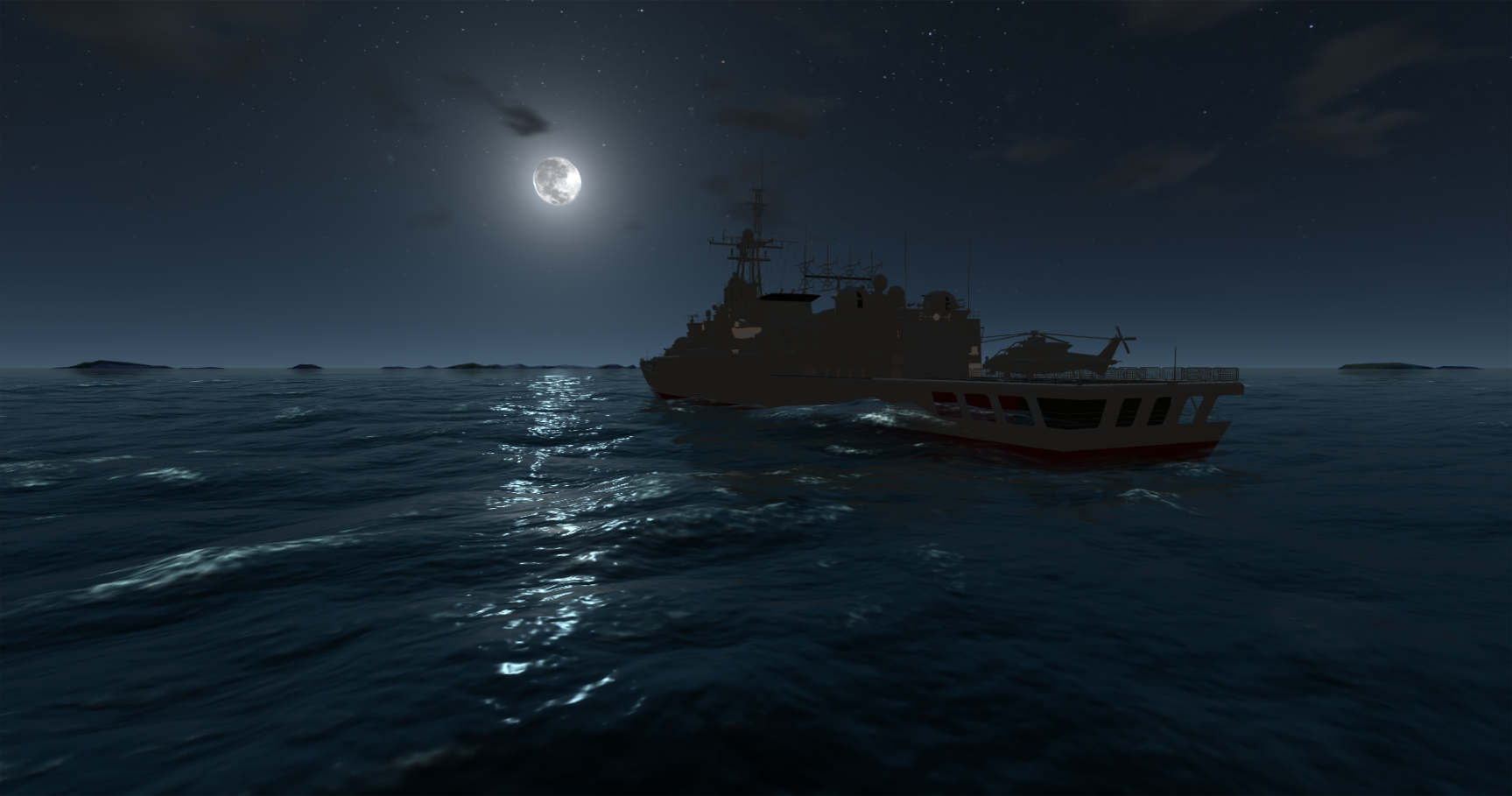

光照模拟，对自然光线进行模拟，依据设定参数，可调节太阳角度，实现早晨、中午、傍晚、夜晚等任意时间段的仿真模拟，并且对环境的明暗、阴影、海面的光照反射等产生影响。
天气模拟
天气模拟,实现小雨、雷雨、暴雨、小雪、大雪等自然天气的仿真模拟,具体参数可自定义。
舰船实体仿真舰艇模型
潜艇及水面舰艇三维实体模型。包括我军“洛阳号”等水面舰艇和潜艇以及美方阿里伯克级“宙斯盾”驱逐舰、日方爱宕级“宙斯盾”驱逐舰等。舰船模型会受环境影响并与环境产生交互。如水面舰船会受海浪影响上下起伏，航行中会产生尾迹，舰船相互发生碰撞等。初步具备态势分析，可实时分析、显示当前选中假想敌舰船的反导、反潜能力，形成作战方案。系统内置潜艇和水面舰艇的三维模型，且对模型各子节点实现编程控制，实现目标的实时姿态信息更新，子节点控制。包括武器发射系统、反潜直升机等独立操纵控制。
航行数据
舰船数据仿真。根据舰船模型运动信息实时获取并生成航行数据，包括时间、经度、纬度、航向、航向、速度、水深等等。并且可同时显示当前舰船与选中目标舰船的数据，进行数据对比。
武器系统
舰船武器系统仿真。包括：
-
水面舰船火炮及导弹发射，反潜直升机起飞。
-
水下鱼雷发射的全过程模拟。鱼雷舱开启，鱼雷发射，在水下行进路径的渲染以及洋流海浪对鱼雷的影响。
-
导弹发射过程模拟，重点实现导弹从潜艇发出在水中的运行效果以及出水后，发动机点火飞行的效果模拟。
视点操控
可实现多种视点方式，包括全局漫游(在场景中使用鼠标和键盘随意漫游)球面自由旋转(以视景仿真对象的三维模型为中心,使用鼠标或键盘操纵视点在任意半径的球面内的任意位置进行观察).稳态跟随(跟随观察物体运动)、全局俯视(在场景中某一高空位置向下俯视,能够观察到全局的态势)等。
航迹规划
航行线路规划，潜艇航行仿真。实现潜艇及水面舰艇航行线路规划，自主导航，航行过程仿真模拟。利用现有数据分析海洋环境对潜艇及水面舰艇编队航行的影响。实现效果逼真，能满足实际仿真训练的要求。实现时间同步，并同步想定航线各状态点实时状态。
接收数据模拟，试验想定模拟
系统实现战术想定模拟功能，完成战术对象实体、动作和事件的设计组合，实现各种战术规划模拟（如: entity: xX舰;active: X节速度前行，condition:航行状态;active:以X弧度/秒转弯，condition:前方X米发现障碍物)。
实体数据模拟
系统实现对舰艇数量、方位、坐标、速度等各类实体数据的模拟功能。实体包含空间属性、物理属性、动作和触发器等多种属性组件，实现全方位的实体复现。
动作数据模拟
系统实现对各类实体的各类动作的模拟功能（如前进、下潜、转弯、开火等)。动作姿态实时更新，包括运动状态、运动路线和多单位同步运行等，实现动作状态的精确模拟。
事件数据模拟
系统实现对各种运行事件及触发器的模拟功能（如速度上限、前方障碍物、中弹、生命值剩余、机械损伤等)。事件包含量化属性、类型等多种属性组件，实现运行状态条件的动态触发。
